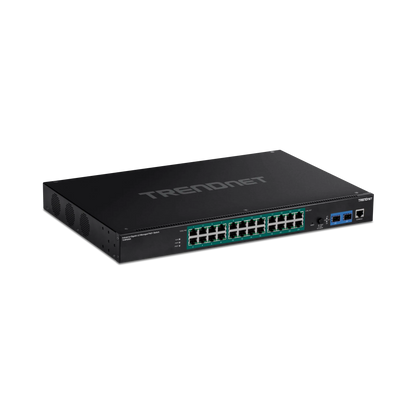

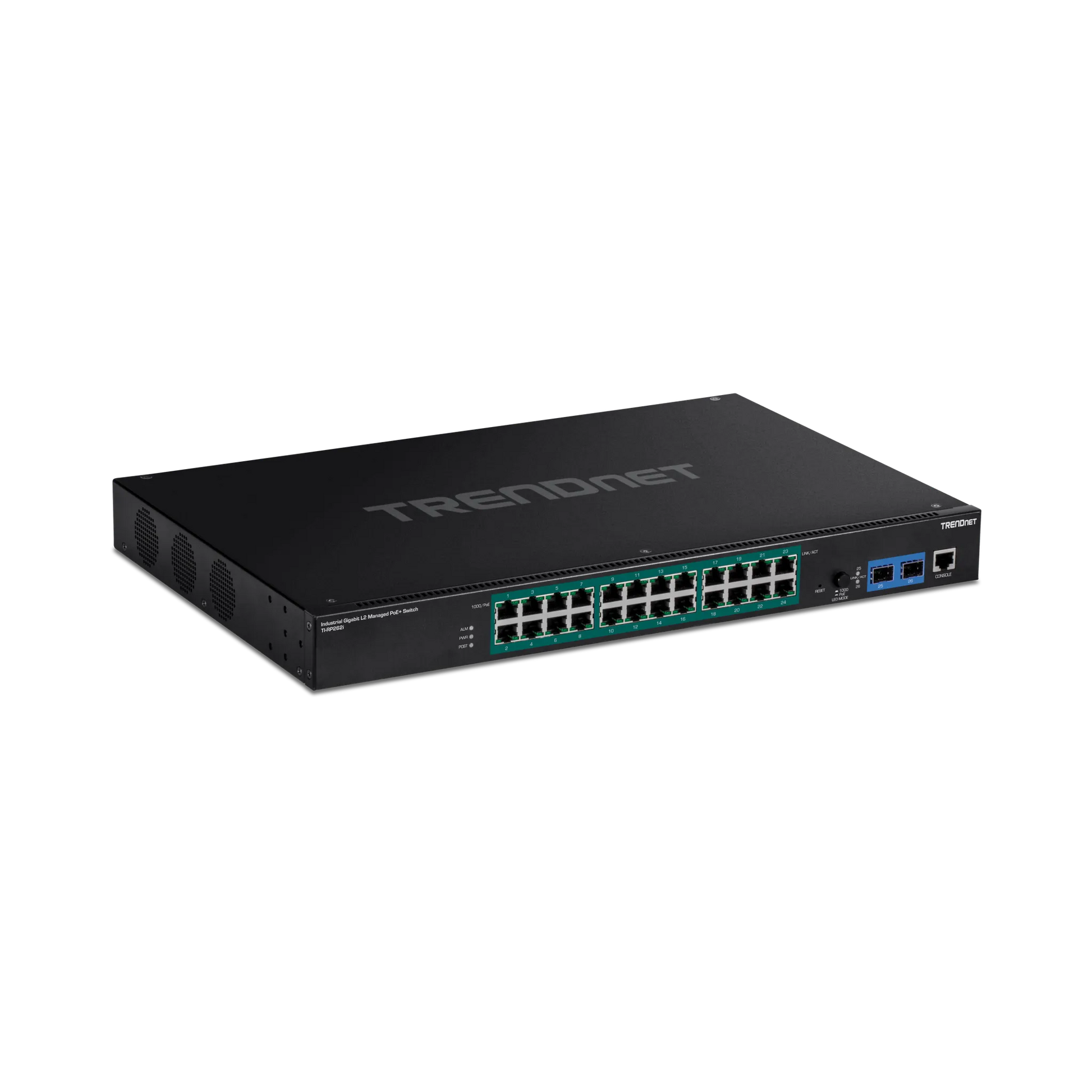

製品特長
TRENDnetの産業用ギガビットL2マネージドPoE+ラックマウントスイッチシリーズは、高度なレイヤー2マネージド機能と強化されたトラフィック制御機能を備え、今日の中小企業ネットワークの進化するニーズに対応します。
各産業用レイヤー2ラックマウントスイッチは、IP30規格に準拠した金属製筐体を備え、高い振動や衝撃に耐える設計となっており、産業環境向けに-40～70℃の高低温でも動作します。
当社の産業用レイヤー2ラックマウントスイッチモデルは、高速デバイス接続用の銅線ギガビットポートに加え、長距離光ファイバーネットワーク用途に対応する100/1000Base-FX SFPモジュールをサポートするSFPスロットを備えています。これらの産業用レイヤー2ラックマウントスイッチは、ファンレス設計を採用しており、動作時の騒音を排除し、消費電力を低減します。
この産業用ギガビットL2マネージドPoE+ラックマウントスイッチシリーズは、直感的なWebベースの管理インターフェースを備えています。
2ラックマウントスイッチは、高度なトラフィック管理機能、トラブルシューティング、およびSNMPモニタリングに対応しています。
高度なマネージドスイッチ機能には、ポートをグループ化してスイッチ間の帯域幅を拡大するLACP、仮想LANグループを分割・分離するためのVLAN、
トラフィックの優先順位付けを行うQoS、ポート帯域幅制御、およびSNMPモニタリングが含まれており、TRENDnetの産業用レイヤー2ラックマウントスイッチは、SMBネットワーク向けの強力なソリューションとなっています。
L2管理
VLAN、QoS、アクセス制御、リンクアグリゲーション、トラブルシューティング、SNMP監視、ポートごとのMACアドレス制限などのトラフィック管理機能に対して、使いやすいWeb管理インターフェースを提供します。
PoE給電
685WのPoEバジェットにより、最大24台のPower over Ethernet対応デバイスに電力を供給でき、PoEの有効化／無効化、電力優先順位、 PD稼働確認、および電力スケジューリングといった高度なPoEポート制御機能を備えています。
産業用設計
IP30規格の金属筐体を備え、高い振動および衝撃耐性を持ち、動作温度範囲は-40～70℃です。
-

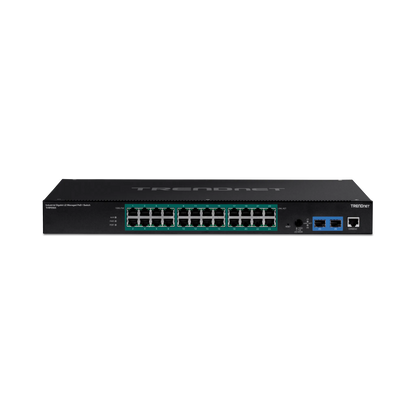

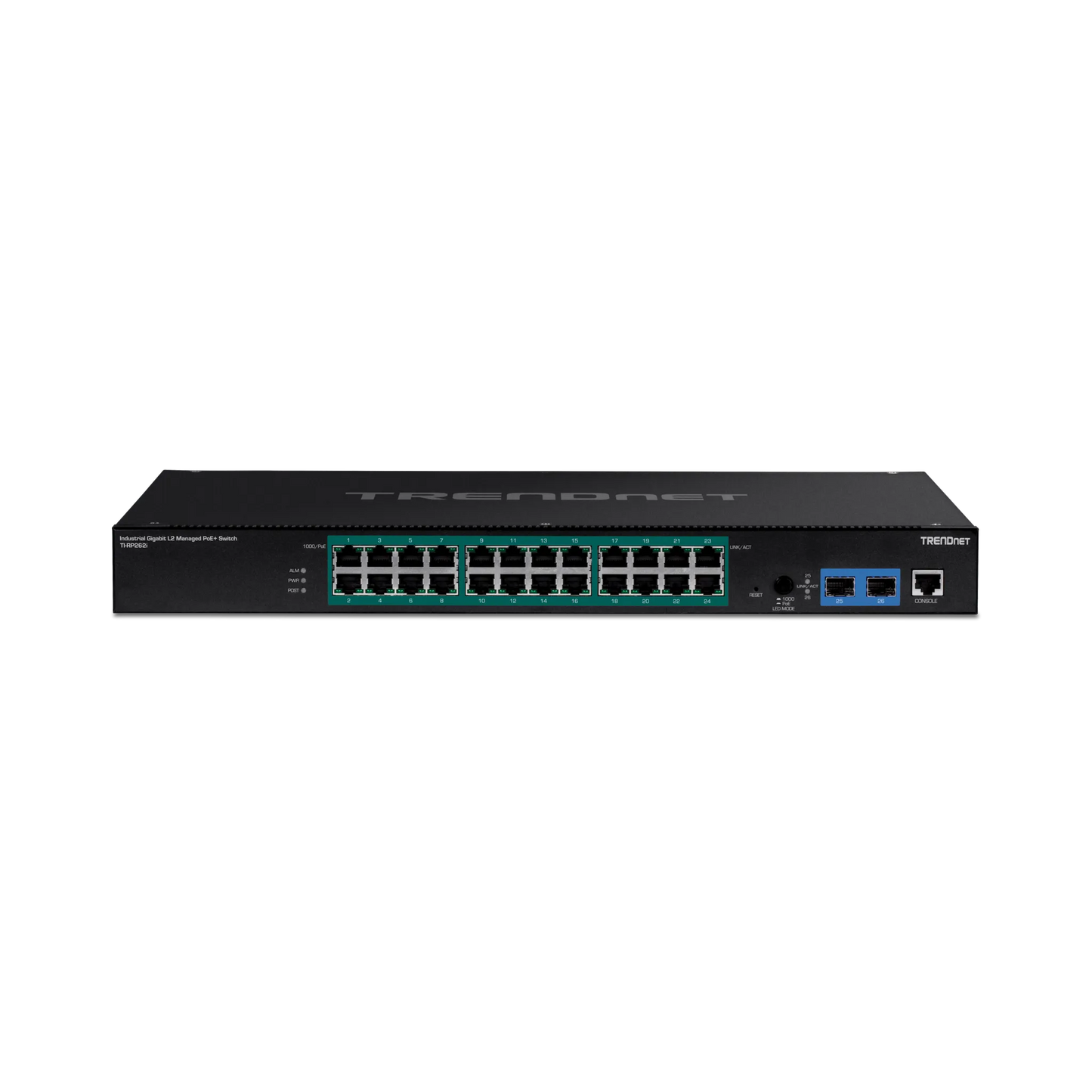

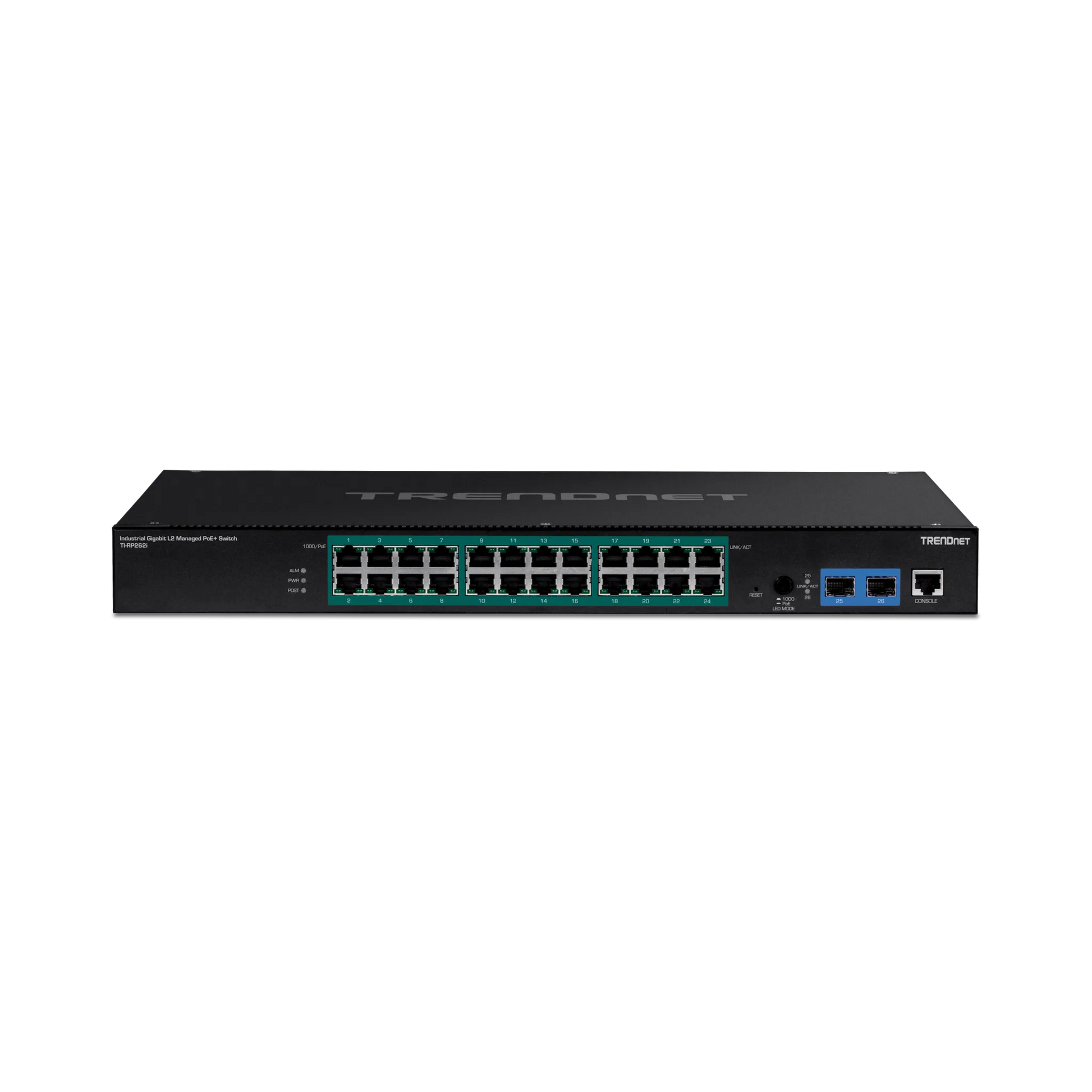

ネットワークポート
24個のギガビットPoE+ポートと2個のSFPスロットにより、52Gbpsのスイッチング容量を実現し、アウトオブバンド管理用のコンソールポート（RJ-45からRS-232）を1個備えています。
-
PoE給電
1ポートあたり最大30WのPoE+電力を供給し、総PoEバジェットは685Wです
-
ポート単位での完全なPoE制御
この産業用レイヤー2 PoE+ラックマウントスイッチで利用可能なPoEポート制御機能には、PoEの有効化／無効化、電力優先順位、PD稼働確認、 および電力スケジューリングが含まれます
-
通信管理
管理対象機能には、802.1Q、IGMP v1/2/3、IGMPスヌーピング、ポートごとの帯域幅制御／802.1p／DSCP／キュースケジューリング（SPQ／WRR）、 STP／RSTP、静的および動的リンクアグリゲーション、ならびに柔軟なネットワーク統合を実現するERPSが含まれます。
-
レイヤー2管理
IPv4／IPv6の静的割り当てまたはDHCPv4／v6による割り当て、DHCPサーバー／リレー／オプション82、および不正なDHCPサーバーを 排除するためのDHCPサーバーのスヌーピング／スクリーニング機能を提供します。
-
アクセス制御
管理型アクセス制御機能には、ACL、IP-MAC-ポートバインディング、ARPインスペクション、802.1X RADIUS、MACアドレス学習、DHCPスヌーピングが含まれ、IPソースガードにより多層的なネットワークアクセス制御を実現します。
-
システム監視
監視機能には、SNMP v1 / v2c / 3、MIB サポート、SNMP トラップ、RMON グループ（1、2、3、9）、SMTP アラート、syslog、ポートミラーリング、および ModBus / TCP が含まれます。
-
19インチラックマウント
堅牢なラックマウント対応の金属製筐体。取り付けキット付属。
-
ファンレス
ファンレス設計を採用した産業用レイヤー2ラックマウントスイッチ。動作時の騒音を排除し、消費電力を低減します。
-
スイッチング容量
52Gbpsのスイッチング容量。
-

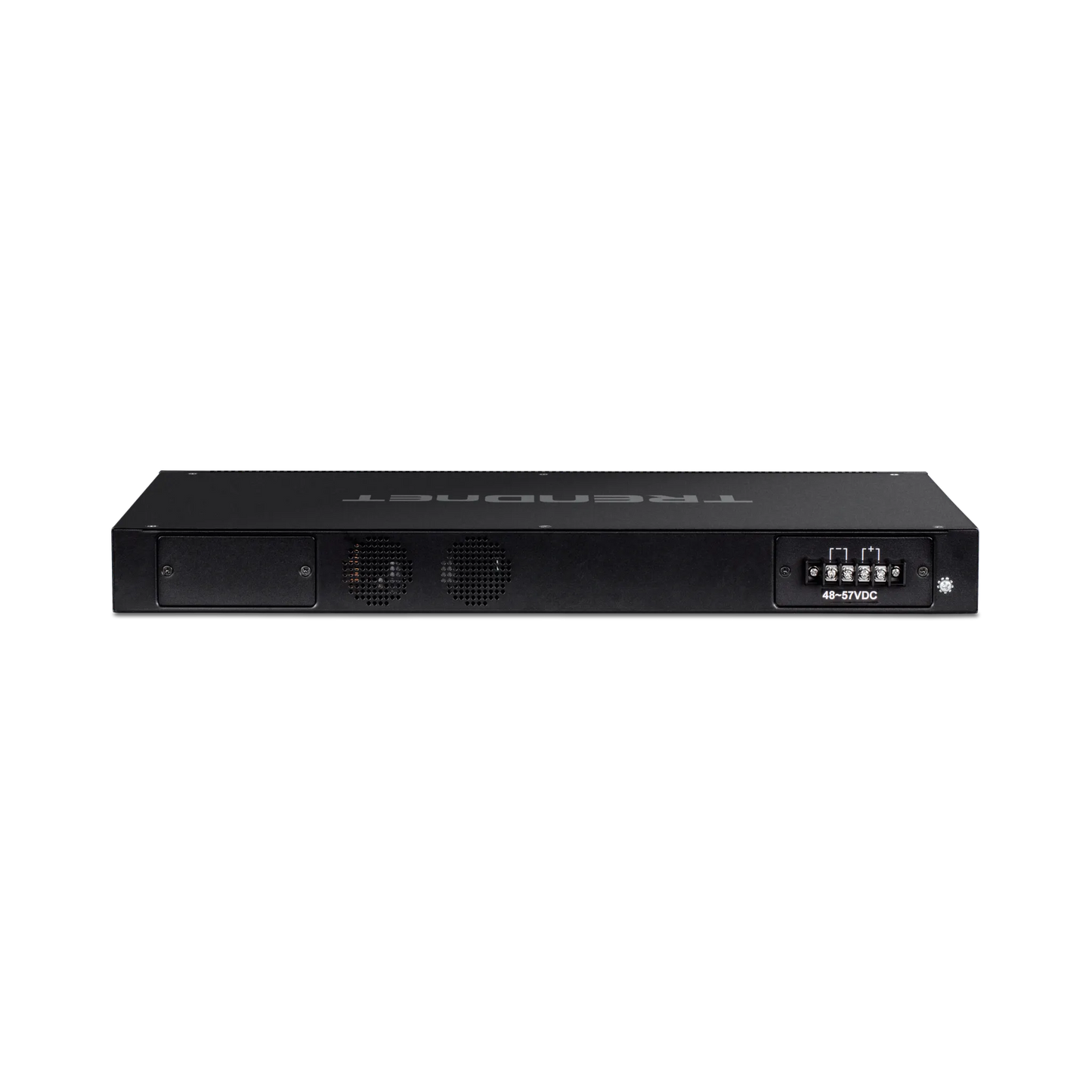

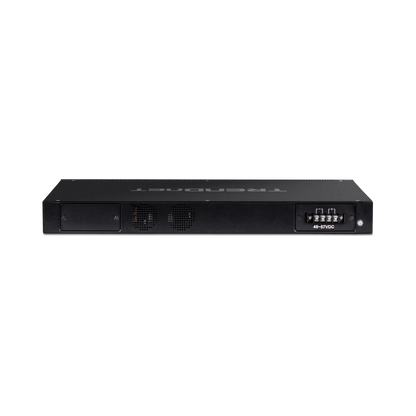

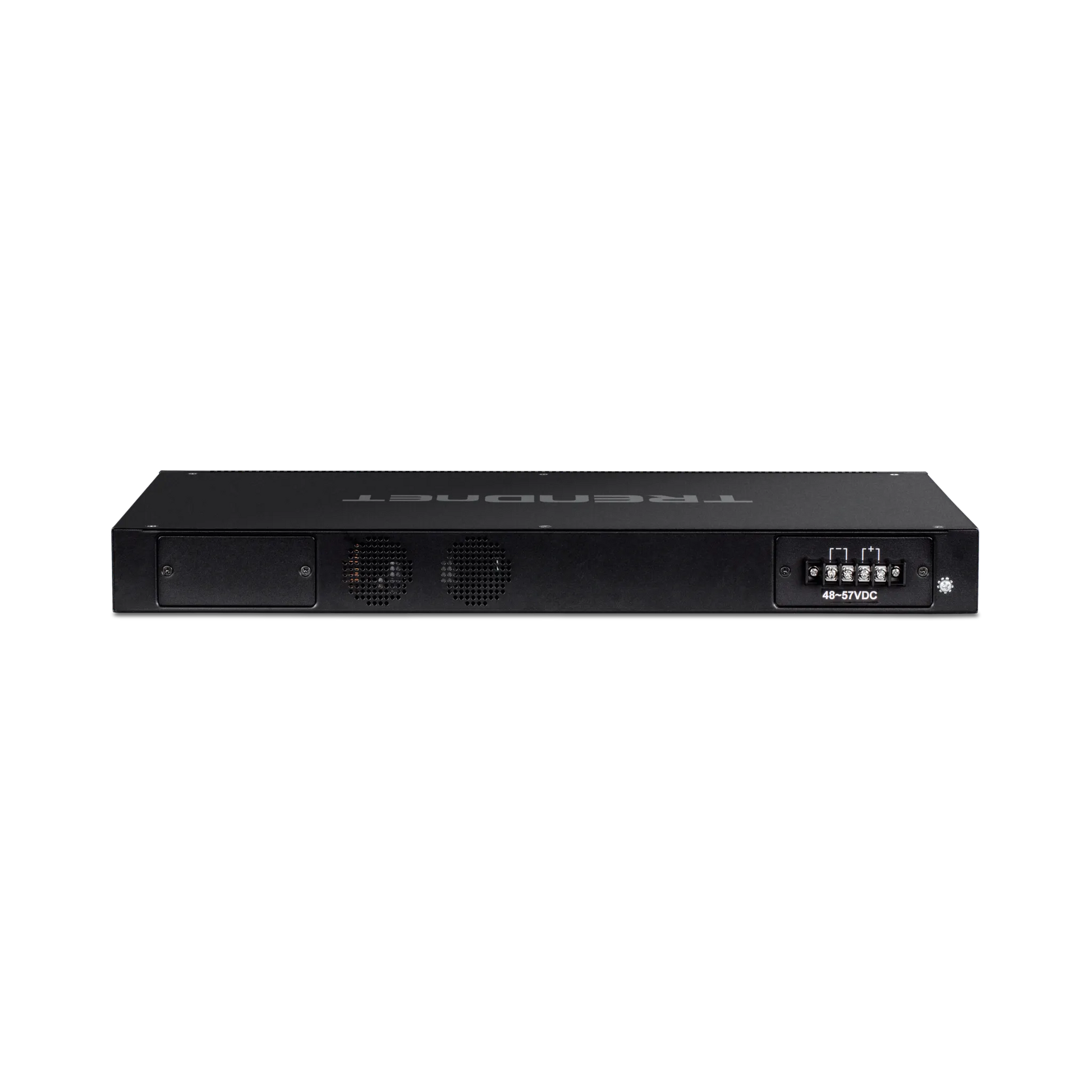

電源
この産業用レイヤー2ラックマウントスイッチには、 複数の電源入力が搭載されています（電源は別売：モデルTIRSP100048）。
-
ジャンボフレーム対応
最大10KBまでのジャンボフレームに対応し、通信性能を向上させます。
-
広い動作温度範囲
-40～70℃の広範囲な動作温度に対応し、極端な高温・低温の産業環境でも設置可能。
-
耐衝撃・耐振動
衝撃（EN 60068-2-27）、落下（EN 60068-2-32）、振動（EN 60068-2-6）に対応。
-
接地端子
外部からの電気サージから機器を保護します。
製品仕様
| 準拠規格 |
|
|---|---|
| デバイスインタフェース | ギガビットPoE+ポート x 24 ギガビットSFPスロット x 2 コンソールポート(RJ-45) x 1 LEDインジケーター LED表示モードボタン（リンク/アクティビティ表示とPoE専用ポート状態の切替） |
| データ転送速度 | Ethernet（半二重10Mbps、全二重20Mbps） Fast Ethernet（半二重100Mbps、全二重200Mbps） Gigabit Ethernet（全二重2000Mbps） SFP（全二重2000Mbps） |
| パフォーマンス | スイッチングファブリック：52Gbps データバッファ容量：512KB MACアドレステーブル：8Kエントリ ジャンボフレーム対応：10KB 転送モード：ストアアンドフォワード 転送能力：38.7Mpps（64バイトパケット時） |
| 管理機能 | HTTP／HTTPS Web GUI CLI：Telnet／SSHv2 SNMP v1／v2c／v3 SNMPトラップ（最大5受信先） RMON グループ 1／2／3／9 設定バックアップ・復元、ファームウェアのアップグレード、再起動、初期化 管理者／読み取り専用ユーザー複数アカウント ポート単位で省電力モードの有効／無効設定 スタティックMACエントリ スタティックユニキャストエントリ LLDP（Link Layer Discovery Protocol） Netlite デバイスマップ ONVIF デバイス検出 SNTP SMTPアラート Syslog ポート統計／使用率 トラフィックモニター ポートミラー：1対1、多対1 ストームコントロール：ブロードキャスト、マルチキャスト、宛先探索失敗（最小制限：1pps） ループバック検出 DHCPリレー／Option 82 Modbus/TCP ERPS（Ethernet Ring Protection Switching）G8032v2 |
| Access Control | IGMPスヌーピング v1 / v2 / v3 IGMPクエリア IGMP高速リーブ／即時リーブ 最大256のマルチキャストグループ スタティックマルチキャストエントリ |
| ACL | 送信元／宛先MACアドレス 送信元／宛先IPアドレス 送信元インターフェース VLAN ID EtherType TCP/UDPポート番号（1〜65535） |
| 管理情報ベース（MIB） | MIB-II（RFC 1213） Bridge MIB（RFC 1493） RMON（グループ1,2,3,9）RFC 2819／RFC 1757 |
| スパニングツリー | IEEE 802.1d STP（スパニングツリープロトコル） IEEE 802.1w RSTP（ラピッドスパニングツリープロトコル） BPDUフィルター、BPDUガード、ルートガード |
| リンクアグリゲーション | スタティックリンクアグリゲーション、および 802.1ax / 802.3ad ダイナミックLACP（最大8グループ） |
| Quality of Service（QoS） | 802.1p クラス・オブ・サービス（CoS） DSCP（Differentiated Services Code Point） ポート単位の帯域制御 キュー制御方式：ストリクト・プライオリティ（SP）、ウェイテッド・ラウンドロビン（WRR）、ウェイテッド・フェア・キューイング（WFQ） |
| VLAN | 802.1Q タグVLAN MACベースVLAN ポート分離 最大256のVLANグループ、ID範囲：1〜4094 |
| Multicast | 802.1X認証（ローカルユーザーデータベース、RADIUS、ゲストVLAN割り当て） DHCPスヌーピング／スクリーニング 管理アクセス用の信頼済みホスト／IPアクセスリスト ポートセキュリティ／MACアドレス学習制限（各ポート最大100エントリ） スタティック／ダイナミックARP検査 |
| 特長機能 | Netlite機器検出およびGUI上でのマップ表示 ポートセキュリティ：ポート単位のMACアドレス学習制限 DHCPリレー／Option 82対応、およびDHCPサーバースヌーピング／スクリーニング対応 広範な動作温度範囲 ESD保護（Ethernet）：8kV 気中放電／4kV 接触放電 サージ保護（電源）：1kV DC |
| 電源 |
入力48～57V DC 最大消費電力：20W（PoE非使用時）、705W（PoEフル負荷時） |
| 端子台 | 固定式4ピン電源端子 ワイヤー範囲：1.5mm²～2.5mm² 単線（AWG）12～18 撚線（AWG）12～18 ワイヤーストリップ長さ：10～11mm |
| PoE |
最大PoEバジェット：685W
IEEE 802.3at準拠（各ポート最大30W給電） PoE給電容量685W（48V DC入力時） モードA対応（ピン1、2、3、6で給電） PoE自動分類機能搭載 PoEポート優先順位／電力スケジューリング／PD生存確認機能対応 過電流・短絡保護機能搭載 |
| 筐体 |
|
| MTBF | 475,352時間（25℃時） 127,076時間（70℃時） |
| 動作湿度 | 最大95%（結露なきこと） |
| 動作温度 | -40 〜 70℃ |
| 外形寸法 | 440 x 310 x 44mm |
| 質量 | 3580g |
| 認証および準拠規格 |
|
| 保証 | 出荷後の返品保証期間：1年 |
パッケージ内容
- 本体
- クイックインストールガイド
- ラックマウントキット
- コンソールケーブル（RJ-45 to RS-232）
